Современная война всё чаще называется войной беспилотников. FPV-дроны стали массовым инструментом поражения, но одновременно активно развиваются средства радиоэлектронной борьбы, которые научились их глушить. В ответ появилась новая технология — дрон на оптоволокне. Он передаёт сигнал не радиоволнами, а через кабель, поэтому почти неуязвим для РЭБ. В этой статье мы рассмотрим, как работает дрон на оптоволокне, какие имеет преимущества, ограничения и где применяется.
Что такое дрон на оптоволокне
Дрон на оптоволокне — это беспилотный летательный аппарат, в котором управление и передача видео происходят не через радиоволны, а через оптический кабель. Другими словами, оператор и беспилотник соединены физической линией связи, по которой передаются команды, телеметрические данные и видеосигнал.
Чаще всего основой такой системы является FPV-дрон на оптоволокне — модифицированный FPV-квадрокоптер. К нему добавляется катушка с кабелем, которая закрепляется на корпусе. Во время полёта оптоволокно постепенно разматывается и соединяет аппарат с наземной станцией управления, где находится оператор.
Фактически дрон на оптоволокне — это не только сам беспилотник, а целая система из трёх элементов:
дрон (платформа);
катушка с оптоволокном, которая разматывается в полёте;
наземная станция управления, с которой оператор контролирует аппарат.
Конструкция дрона на оптоволокне
В технических материалах можно встретить и другие названия: FPV на оптоволокне, оптоволоконный БПЛА или fiber optic drone. Все они описывают одну и ту же идею — передачу сигнала через кабель вместо радиоканала.
При этом важно понимать, что кабель для таких систем отличается от обычного интернет-оптоволокна. Он лёгкий, выдерживает нагрузку во время полёта и не мешает манёврам аппарата. Именно из-за такой конструкции дрон на оптоволокне практически не излучает радиосигнал. Поэтому средства РЭБ или радиоэлектронной разведки не могут легко его обнаружить или заглушить.
Как работает дрон на оптоволокне
Чтобы понять, как работает дрон на оптоволокне, нужно рассмотреть цепочку передачи сигнала между оператором и беспилотником.
Процесс выглядит так:
Оператор подаёт команду с пульта или компьютера на наземной станции.
Система преобразует электрический сигнал в световой сигнал.
Световой импульс проходит через оптоволоконный кабель к беспилотнику.
На борту специальный модуль снова преобразует свет в электрический сигнал.
Дрон выполняет команду — меняет курс, высоту или скорость.
Камера одновременно передаёт обратно данные и видеосигнал с камеры по тому же кабелю.
Во время полёта кабель постепенно разматывается с катушки и тянется позади аппарата. Фактически между дроном и оператором постоянно сохраняется физическое соединение. Именно это и является ключевым отличием от классических БПЛА. Вся система связи работает без радиоволн. Поэтому радиоэлектронная борьба не может повлиять на управление.

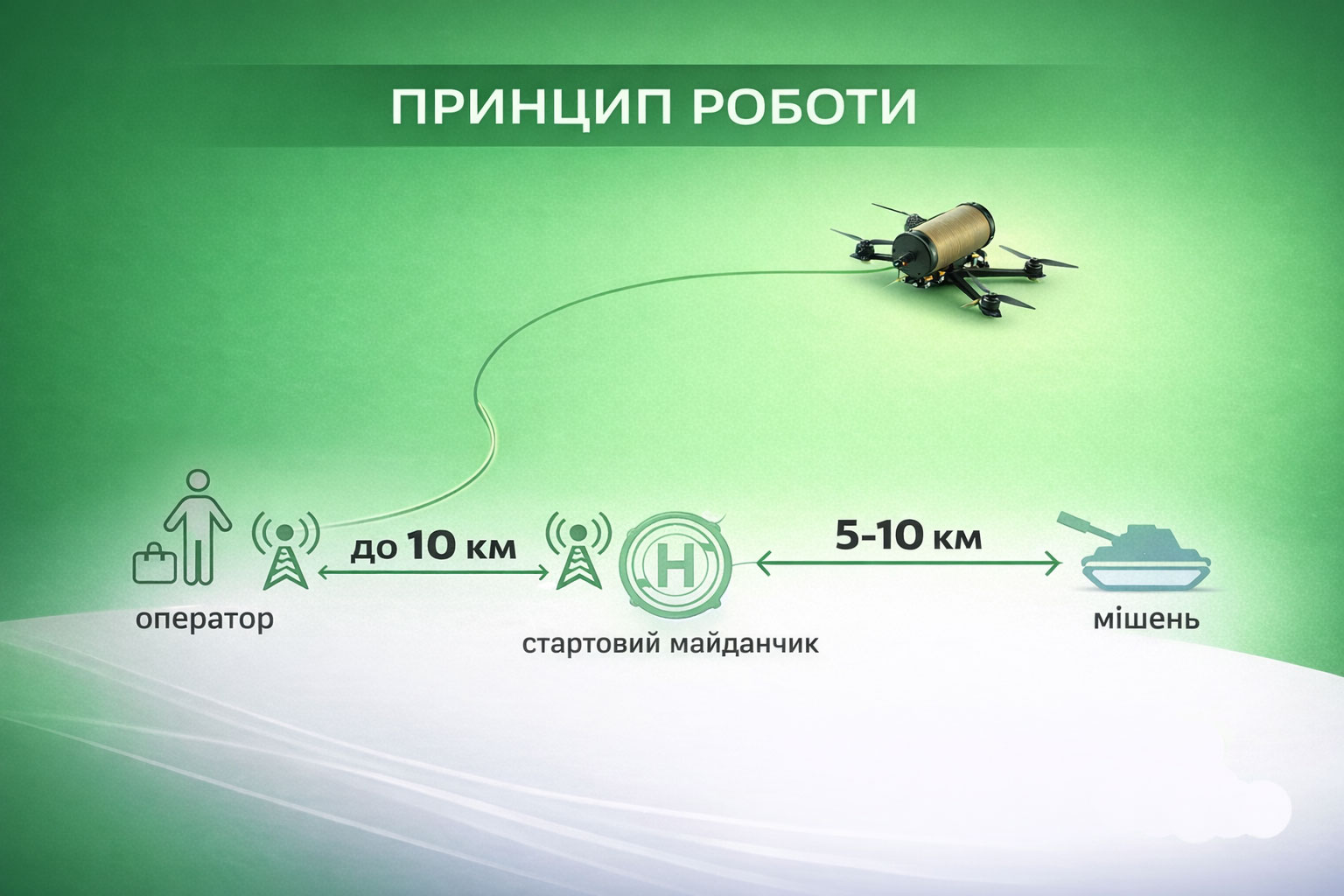

Принцип работы дрона на оптоволокне
Подобная технология используется не впервые. Например, израильский противотанковый ракетный комплекс Spike LR2 передаёт сигнал по оптоволокну на дистанцию до 5,5 км. Это доказывает, что принцип уже давно проверен в боевых условиях.
Ещё один важный нюанс заключается в том, что сложные алгоритмы обработки данных можно размещать не в самом дроне. Например, системы машинного зрения или AI-распознавания целей работают на наземной станции. Это удешевляет аппараты и упрощает их производство.
Преимущества использования дронов на оптоволокне
Главная причина появления таких систем — это противодействие радиопомехам на поле боя. В ситуации, когда обычные беспилотники часто теряют сигнал, дрон на оптоволокне сохраняет стабильное управление и передачу данных. Именно поэтому технология быстро распространяется в боевых условиях.
Основные преимущества таких аппаратов:
Устойчивость к РЭБ: Поскольку FPV-дрон на оптоволокне не использует радиоволны, средства радиоэлектронной борьбы не могут его заглушить. Управление проходит через физический кабель, поэтому сигнал практически невозможно перехватить или заблокировать.
Безопасность оператора: Дрон не излучает радиосигнал. Из-за этого системы радиоэлектронной разведки противника не могут легко определить позицию оператора или наземной станции управления. Это снижает риск ответного удара.
Стабильная передача видео: Оптоволокно обеспечивает очень качественный канал передачи данных. Оператор получает чёткое изображение без помех и задержек. Такой видеосигнал с камеры помогает точнее оценивать ситуацию и быстрее принимать решения.
Работа в сложных условиях: Многие беспилотные аппараты теряют связь в подвалах, туннелях или внутри зданий. В случае с кабельным соединением эта проблема почти исчезает. Именно поэтому FPV-дрон на оптоволокне эффективен во время штурмовых действий в городской застройке.
Защита от перехвата сигнала: В классических радиоуправляемых системах сигнал теоретически можно перехватить или подменить. Если же управление проходит через кабель, сделать это значительно сложнее.
В совокупности эти факторы делают дроны на оптоволокне особенно полезными в районах, где активно работают системы РЭБ.
Недостатки и ограничения оптоволоконных дронов
Несмотря на очевидные преимущества, дрон на оптоволокне имеет и ряд ограничений. Именно они определяют, в каких ситуациях такие БПЛА используются наиболее эффективно.
Наиболее заметный фактор — это вес катушки с кабелем. Он добавляет нагрузку на аппарат и частично уменьшает грузоподъёмность. Из-за этого дрон может нести меньше оборудования или боевой части. Ещё одной особенностью является меньшая манёвренность. Кабель, который тянется за дроном в воздухе, создаёт дополнительное сопротивление. При сильном ветре это может влиять на стабильность полёта и скорость.
Также существует физическая уязвимость кабеля. Если оптоволокно повредить или перерезать, связь с аппаратом будет потеряна. В сложном рельефе или плотной застройке кабель иногда может зацепиться за препятствия. К этому добавляется и стоимость системы. Специализированный кабель, катушка и модули передачи сигнала делают такие аппараты дороже классических FPV-дронов.
В то же время эти ограничения не перечёркивают сильные стороны технологии. Они лишь формируют тактику применения БПЛА на оптоволокне — там, где устойчивость к РЭБ важнее максимальной скорости.
Основные компоненты системы
Оптоволоконный БПЛА состоит из нескольких взаимосвязанных модулей, и знание их функций помогает понять, как аппарат работает в целом и почему он остаётся управляемым даже в сложных условиях. Чтобы лучше понять принцип работы таких аппаратов, полезно рассмотреть подробнее каждый из компонентов системы:
Дрон (платформа) — это базовый беспилотный аппарат, на котором установлены двигатели, камера, аккумулятор и другие системы. Чаще всего используются модифицированные FPV-дроны.
Катушка с оптоволоконным кабелем закрепляется на корпусе или в отдельном модуле. Во время полёта кабель постепенно разматывается и соединяет аппарат с наземной станцией.
Оптоволоконный кабель — это тонкое волокно, которое передаёт световой сигнал между дроном и оператором. По нему проходят телеметрические данные и видеосигнал.
Модуль преобразования сигнала — специальный электронный модуль, который преобразует электрический сигнал в световой и обратно.
Наземная станция управления, в которой находится оператор. Станция отвечает за управление, обработку телеметрии и приём видео с камеры.
Дальность полёта дрона на оптоволокне
Для таких аппаратов дальность полёта напрямую зависит от длины оптоволоконного кабеля в катушке. Именно кабель определяет максимальный радиус, на котором может работать беспилотник.
Наиболее распространённые варианты систем имеют катушки на 3, 5 или 10 километров. Существуют и более дальнобойные модификации. Например, некоторые модели могут использовать кабель длиной до 20 км. Однако здесь важен баланс: чем больше длина оптоволоконного кабеля в катушке, тем тяжелее становится вся система. Для ударных дронов, которые несут боевую нагрузку, слишком большая катушка может быть проблемой.
В разведывательных миссиях ситуация другая. Даже 1-2 км дистанции могут быть достаточными для корректировки огня или наблюдения, особенно там, где активно применяются средства РЭБ.
Дальность полёта не является единственным показателем эффективности такого БПЛА. На неё также влияют другие факторы:
ёмкость аккумулятора
вес дрона и полезной нагрузки
погодные условия
скорость полёта.
